Prawidłowo wykonana instalacja kanalizacyjna to gwarancja sprawnego i bezproblemowego odprowadzania ścieków. Jednym z kluczowych parametrów, o których należy pamiętać podczas projektowania i montażu systemu, jest spadek rur. To właśnie on odpowiada za to, aby woda i zanieczyszczenia mogły swobodnie płynąć, bez ryzyka zatorów czy cofania się nieczystości. W przypadku większych średnic, takich jak 160 mm, szczególnie istotne jest ustalenie odpowiedniej wartości nachylenia. Z tego artykułu dowiesz się, jak obliczyć minimalny spadek dla rury 160, od czego zależy i jakie błędy warto wyeliminować, aby instalacja działała bezawaryjnie przez lata.
Czym jest spadek rury kanalizacyjnej?
Aby instalacja kanalizacyjna działała prawidłowo, nie wystarczy tylko odpowiednio dobrać średnicę rur czy materiał, z którego są wykonane. Kluczową rolę odgrywa także ich ułożenie pod właściwym kątem.
Definicja spadku
Spadek rury kanalizacyjnej to różnica wysokości na określonym odcinku przewodu, wyrażona najczęściej w procentach lub w centymetrach na każdy metr bieżący rury. W praktyce oznacza to, że jedna część rury znajduje się nieco wyżej niż druga, co umożliwia ściekom swobodny, grawitacyjny przepływ w kierunku odbiornika (np. studzienki czy kolektora). Właściwy spadek eliminuje konieczność stosowania dodatkowych urządzeń wymuszających przepływ, takich jak pompy.
Dlaczego spadek jest kluczowy dla działania kanalizacji?
Sprawnie funkcjonująca instalacja kanalizacyjna opiera się na zasadzie grawitacji. Jeśli rura nie ma odpowiedniego nachylenia, ścieki nie będą odprowadzane prawidłowo:
- zbyt mały spadek spowoduje zaleganie wody i osadów, co zwiększy ryzyko powstawania zatorów, nieprzyjemnych zapachów i konieczności częstego czyszczenia,
- zbyt duży spadek sprawi, że woda będzie odpływać zbyt szybko, nie zabierając ze sobą cięższych zanieczyszczeń, które mogą osadzać się w rurze.
Odpowiednio dobrany spadek to więc kompromis między swobodnym przepływem wody a skutecznym transportem zanieczyszczeń stałych. Dzięki niemu kanalizacja działa cicho, wydajnie i bezawaryjnie przez długie lata.
Podstawy prawne i normy
Zanim przejdziemy do konkretnych wartości spadku dla rur kanalizacyjnych, warto przyjrzeć się obowiązującym przepisom i normom technicznym. To właśnie one wyznaczają ramy, w których projektanci i wykonawcy muszą się poruszać, aby instalacja była zgodna z prawem i działała bezawaryjnie. Sprawdźmy więc, jakie dokumenty regulują te kwestie i jakie wymagania stawiają wobec spadków rur kanalizacyjnych.
Normy budowlane jasno określają, jaki powinien być minimalny spadek dla rury 160. Dzięki temu projektanci i wykonawcy mają pewność, że instalacja będzie działała zgodnie z przepisami i w sposób bezawaryjny.
Normy budowlane i sanitarne
Każda instalacja kanalizacyjna w Polsce musi być projektowana i wykonywana zgodnie z obowiązującymi przepisami oraz normami technicznymi. Najważniejsze dokumenty, które określają wymagania dotyczące spadków rur, to:
- Polskie Normy (PN-EN 12056, PN-EN 1610) – regulują one zasady projektowania i montażu instalacji kanalizacyjnych, zarówno wewnętrznych, jak i zewnętrznych.
- Rozporządzenie w sprawie Warunków Technicznych określa ogólne wymagania dla instalacji, natomiast konkretne wartości spadków i zasady doboru wynikają z właściwych norm PN-EN (m.in. projektowych i wykonawczych).
W praktyce oznacza to, że projektant i wykonawca nie mogą dowolnie ustalać nachylenia rur – muszą trzymać się określonych widełek, które gwarantują sprawne i bezpieczne działanie kanalizacji.
Przepisy dotyczące instalacji kanalizacyjnych
Zgodnie z normami:
- spadek przewodów kanalizacyjnych zależy od ich średnicy, rodzaju ścieków oraz długości odcinka,
- dla rur o średnicy 160 mm minimalny spadek wynosi zazwyczaj 0,5–1,0%, czyli 0,5–1 cm na każdy metr bieżący rury,
- dopuszcza się stosowanie innych wartości jedynie w uzasadnionych przypadkach projektowych, ale zawsze w oparciu o analizę hydrauliki przepływu i zgodnie z przepisami.
Normy nie definiują jednej, uniwersalnej wartości maksymalnego spadku. Wymagają natomiast, aby dobór nachylenia zapewniał prawidłowe prędkości przepływu i transport frakcji stałych. Zbyt duże spadki mogą prowadzić do separacji faz i odkładania osadów.
Warto pamiętać, że lokalne przedsiębiorstwa wodociągowo-kanalizacyjne (MPWiK) mogą w swoich warunkach technicznych narzucać konkretne wartości minimalnych spadków dla przyłączy, dlatego przed rozpoczęciem robót zawsze należy sprawdzić wymagania operatora sieci.
Minimalny spadek dla rury 160 mm
W praktyce projektowej i wykonawczej często pojawia się pytanie, jakie nachylenie należy przyjąć dla rur kanalizacyjnych o większych średnicach. Rura o przekroju 160 mm jest jednym z częściej stosowanych rozwiązań w instalacjach zewnętrznych i niektórych większych układach wewnętrznych. To właśnie dla niej szczególnie ważne jest utrzymanie właściwego spadku, który zapewni bezproblemowy przepływ ścieków i jednocześnie ochroni instalację przed nadmiernym zużyciem.
Wartość minimalnego spadku
Zgodnie z normami i dobrymi praktykami w praktyce projektowej typowo przyjmuje się dla DN160 spadki rzędu 0,5–1,0%. Około 1,0% w instalacjach wewnętrznych oraz około 0,5% na dłuższych odcinkach zewnętrznych, o ile spełnione są kryteria hydrauliczne (samoczyszczalność, szczelność i właściwe napełnienie).
Zależność od rodzaju instalacji
W przypadku instalacji wewnętrznych najczęściej stosuje się spadek bliższy górnej granicy, czyli około 1,0%. Takie rozwiązanie pozwala uniknąć problemów związanych z krótszymi odcinkami przewodów oraz większą ilością zanieczyszczeń bytowych, które muszą być skutecznie transportowane w kierunku pionów lub dalszych odcinków instalacji.
Dla instalacji zewnętrznych, gdzie odcinki przewodów są zwykle dłuższe, dopuszcza się przyjęcie spadku minimalnego, czyli na poziomie 0,5%. Warunkiem jest jednak odpowiednie ukształtowanie terenu oraz kontrola szczelności całego układu, aby uniknąć ryzyka gromadzenia się osadów i powstawania nieszczelności na połączeniach.
Dlaczego właśnie taki spadek?
Przyjęte wartości nie są przypadkowe – wynikają z analizy hydraulicznej przepływu:
- nachylenie mniejsze niż 0,5% prowadziłoby do zalegania osadów i ryzyka zatorów,
- spadek większy niż 1% przy dużych średnicach może skutkować zbyt szybkim odpływem wody, co utrudnia transport stałych zanieczyszczeń,
- wartości pomiędzy 0,5% a 1% uznano za optymalne, zapewniające równowagę między wydajnością a trwałością instalacji.
W praktyce projektowej stosuje się także kryterium samoczyszczalności, czyli dobiera się spadek tak, aby w przewodzie częściowo wypełnionym uzyskać prędkość przepływu na poziomie około 0,7–1,0 m/s, co zapobiega odkładaniu się osadów.

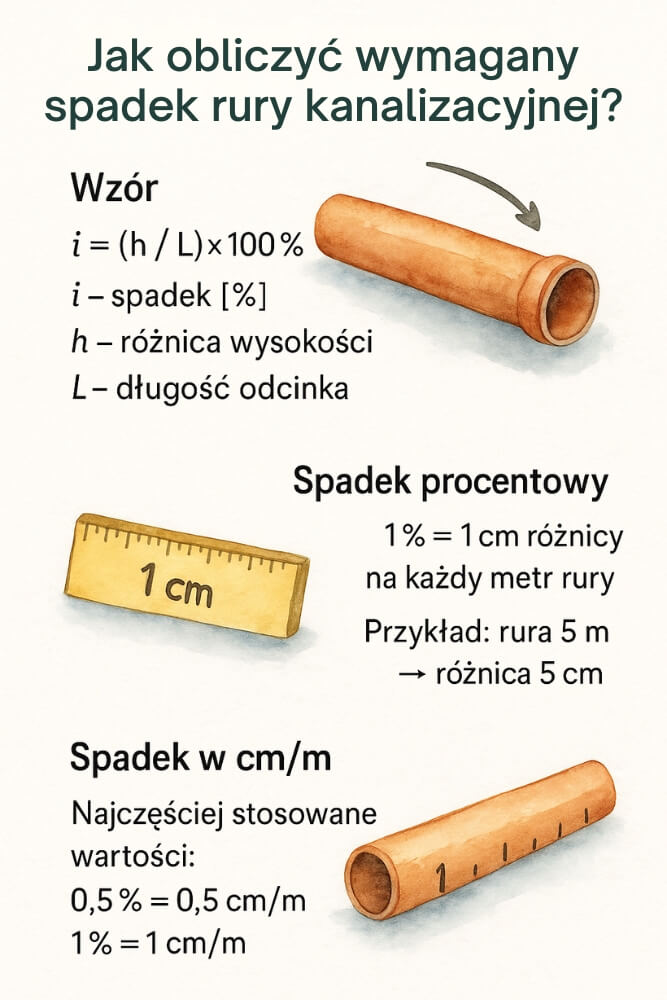

Jak obliczyć wymagany spadek?
Ustalanie spadku rury kanalizacyjnej nie jest skomplikowane, ale wymaga zrozumienia podstawowych zasad obliczeń. W praktyce korzysta się z prostego wzoru, który pozwala szybko wyznaczyć zarówno wartość procentową, jak i rzeczywisty spadek wyrażony w centymetrach na metrze bieżącym rury. Dzięki temu można łatwo sprawdzić, czy instalacja spełnia wymagania norm.
Wzór i metoda obliczeń
Spadek wyznacza się, dzieląc różnicę wysokości pomiędzy początkiem i końcem rury przez długość całego odcinka. Podstawowy wzór wygląda następująco:
i = (h / L) × 100%
gdzie:
- i – spadek rury [%],
- h – różnica wysokości (nachylenie) [cm],
- L – długość odcinka rury [cm lub m].
Spadek procentowy
Wartość procentowa jest najczęściej podawanym sposobem określania nachylenia. Na przykład spadek 1% oznacza, że na każdy metr rury różnica wysokości wynosi 1 cm. Dzięki temu projektanci i wykonawcy mogą w prosty sposób określić, czy rura została ułożona zgodnie z wymaganiami.
Spadek w cm na 1 metr bieżący
W praktyce budowlanej spadek podaje się także jako wartość w centymetrach na każdy metr bieżący. To ułatwia prace w terenie, ponieważ ekipa wykonawcza nie musi przeliczać procentów – wystarczy pamiętać, że:
- 0,5% = 0,5 cm/m,
- 1% = 1 cm/m.
Przykład obliczenia dla rury 160 mm
Załóżmy, że mamy odcinek rury o długości 20 metrów i chcemy zastosować spadek minimalny 0,5%. Oznacza to, że:
h = 20 m × 0,5 cm/m = 10 cm
Przyjmując minimalny spadek dla rury 160, możemy łatwo obliczyć, że na odcinku 20 metrów różnica wysokości powinna wynosić co najmniej 10 cm, aby zapewnić prawidłowy przepływ ścieków.
Takie wyliczenia pozwalają precyzyjnie ustawić rury podczas montażu i uniknąć późniejszych problemów z drożnością instalacji.
Czynniki wpływające na dobór spadku
Minimalny spadek określony w normach to punkt wyjścia, ale w praktyce warto uwzględnić dodatkowe uwarunkowania. To właśnie one decydują, czy instalacja będzie działała prawidłowo w danym miejscu i przy określonym obciążeniu.
Średnica rury
Im większa średnica przewodu, tym mniejszy może być wymagany spadek. Wynika to z faktu, że większe rury mają wyższy przepływ i mniejszą podatność na zapychanie. Właśnie dlatego minimalny spadek dla rury 160 różni się od wartości przyjmowanych dla rur o średnicy 100 czy 125 mm, które wymagają większego nachylenia, aby zapewnić skuteczne odprowadzanie ścieków.
Rodzaj ścieków
Charakter odprowadzanych ścieków również wpływa na dobór spadku.
- Ścieki sanitarne zawierają zarówno wodę, jak i zanieczyszczenia stałe – wymagają więc nachylenia umożliwiającego ich skuteczny transport.
- Wody deszczowe są pozbawione dużych frakcji stałych, dlatego mogą być odprowadzane przy mniejszych spadkach.
- Ścieki przemysłowe bywają cięższe lub zawierają specyficzne zanieczyszczenia, co w wielu przypadkach wymaga zastosowania większego spadku, a czasem dodatkowych urządzeń wspomagających przepływ.
Długość instalacji i ukształtowanie terenu
Na dużych odcinkach przewodów nawet niewielkie różnice w spadku dają znaczące różnice w poziomach. Dlatego przy projektowaniu instalacji zewnętrznych bardzo ważne jest uwzględnienie ukształtowania terenu. Na terenach płaskich często stosuje się spadek bliższy górnej granicy normy, aby zapewnić odpowiedni przepływ. Na terenach o naturalnym nachyleniu można natomiast łatwiej utrzymać minimalne wartości.
Materiał rur
Materiał, z którego wykonano rury, wpływa na tarcie ścieków o ich ścianki. Rury z PVC lub PP, o gładkiej powierzchni wewnętrznej, pozwalają na stosowanie mniejszych spadków, ponieważ przepływ jest bardziej swobodny. Rury betonowe czy kamionkowe, które mają większą szorstkość, mogą wymagać zastosowania większego nachylenia, aby uniknąć osadzania się zanieczyszczeń.
Co się dzieje, gdy spadek jest niewłaściwy?
Prawidłowy spadek to jeden z kluczowych elementów, który decyduje o sprawności całej instalacji kanalizacyjnej. Niewłaściwe nachylenie rur prowadzi nie tylko do problemów z przepływem, ale również do poważnych konsekwencji eksploatacyjnych – od częstych zatorów, przez uszkodzenia rur, aż po konieczność kosztownych modernizacji. Warto więc dokładnie przyjrzeć się, jakie zagrożenia wiążą się z przyjęciem zbyt małego lub zbyt dużego spadku.
Zbyt mały spadek
Jeżeli nachylenie rury jest mniejsze niż zalecane w normach, przepływ ścieków staje się powolny i niewystarczający, by zabierać ze sobą zanieczyszczenia stałe. Prowadzi to do:
- odkładania się osadów – tłuszcze, resztki jedzenia czy papier toaletowy zatrzymują się w rurze i tworzą warstwę, która z czasem coraz bardziej ogranicza przepływ,
- zatorów i cofki ścieków – przy większym obciążeniu instalacji może dojść do cofania się nieczystości do urządzeń sanitarnych,
- intensywnego wydzielania zapachów – rozkładające się osady powodują nieprzyjemną woń, która przenika do wnętrza budynku,
- przyspieszonego zużycia instalacji – konieczność częstego czyszczenia mechanicznego lub chemicznego osłabia strukturę rur.
Długofalowym skutkiem zbyt małego spadku są więc wyższe koszty utrzymania oraz ryzyko poważnych awarii, wymagających wymiany części instalacji.
Zbyt duży spadek
Z pozoru może się wydawać, że większe nachylenie to szybszy i skuteczniejszy odpływ. W praktyce jednak jest odwrotnie – zbyt stromy spadek generuje problemy równie uciążliwe jak spadek zbyt mały. Do najczęstszych należą:
- oddzielanie się frakcji ścieków – woda odpływa błyskawicznie, natomiast cięższe zanieczyszczenia stałe (np. fekalia, papier, piasek) pozostają w rurze, tworząc zatory,
- erozja i uszkodzenia przewodów – zbyt szybki przepływ wody może powodować erozję wewnętrznych ścianek rur, szczególnie w przypadku instalacji z materiałów o większej szorstkości, takich jak beton czy kamionka,
- zwiększony hałas – szybki przepływ powoduje charakterystyczne bulgotanie i szumy w rurach, co bywa szczególnie uciążliwe w instalacjach wewnętrznych,
- problemy eksploatacyjne – konieczność częstszego przepychania przewodów, aby usuwać zalegające zanieczyszczenia.
W skrajnych przypadkach zbyt duży spadek prowadzi do powstawania pustych przestrzeni w przewodach (tzw. przepływ częściowo napełniony), co obniża efektywność całej instalacji.
Praktyczne wskazówki montażowe
Nawet najlepiej zaprojektowany spadek rury kanalizacyjnej nie zagwarantuje sprawnego działania instalacji, jeśli podczas montażu popełnione zostaną błędy. Dlatego tak ważne jest przestrzeganie zasad układania rur, stosowanie odpowiednich narzędzi i regularna kontrola poprawności prac.

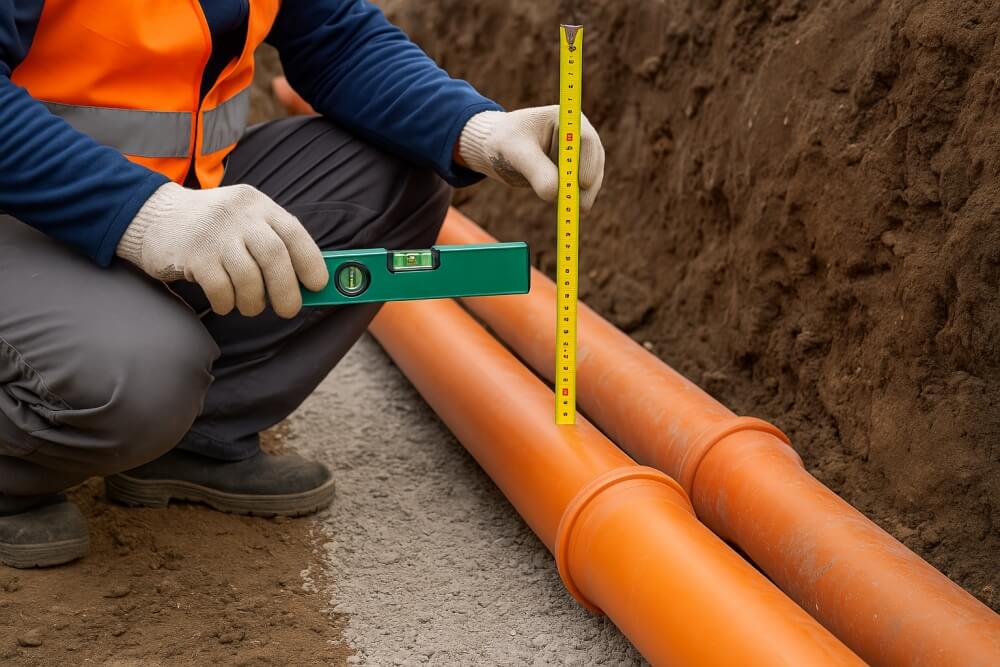

Jak sprawdzić spadek w trakcie układania rur?
Najprostszą metodą jest zastosowanie poziomicy z libellą, najlepiej wyposażonej w podziałkę procentową, która pozwala od razu odczytać nachylenie. W przypadku dłuższych odcinków warto użyć niwelatora laserowego, dzięki któremu można precyzyjnie wyznaczyć różnice wysokości i uniknąć błędów kumulujących się na kolejnych metrach przewodu.
Praktycznym sposobem w małych instalacjach jest także posłużenie się sznurkiem murarskim i miarką. Wyznaczając różnicę poziomów na początku i końcu odcinka, można łatwo sprawdzić, czy spadek odpowiada założonym wartościom (np. 0,5 cm na każdy metr bieżący).

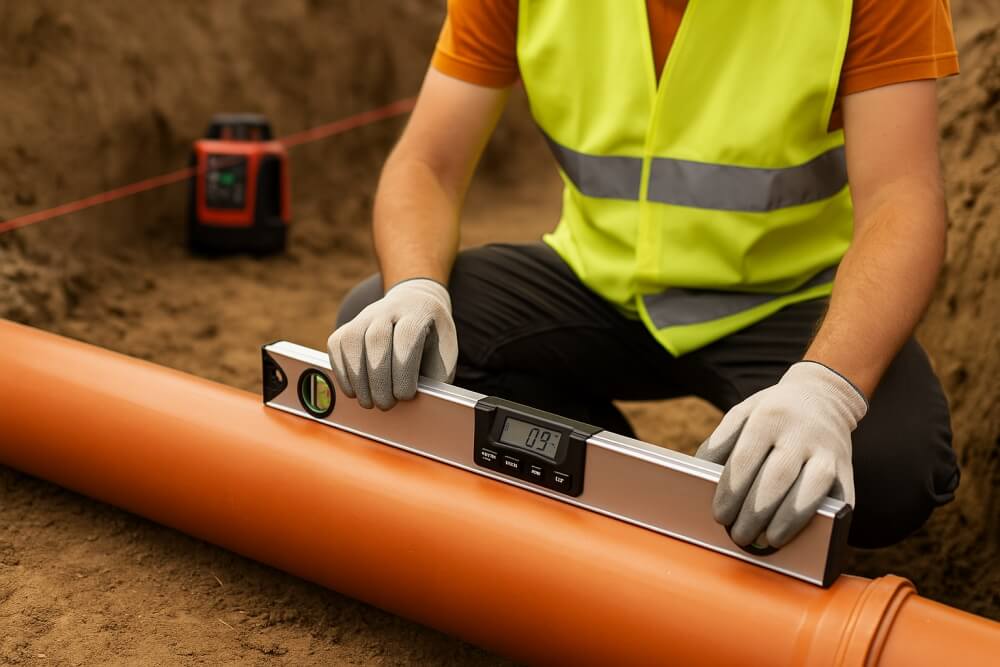

Narzędzia pomiarowe i kontrola jakości
Do kontroli spadku warto wykorzystać:
- poziomnice laserowe – najbardziej precyzyjne, sprawdzają się zwłaszcza przy długich odcinkach,
- poziomnice bąbelkowe z podziałką – proste w obsłudze, wystarczające przy krótkich odcinkach,
- łaty i listwy murarskie – ułatwiają kontrolę równomierności ułożenia rur w podsypce piaskowej.
Niezależnie od metody pomiaru, spadek należy sprawdzać na każdym etapie układania rur, a nie tylko na początku i końcu instalacji.
Najczęstsze błędy wykonawcze
W praktyce wiele problemów z kanalizacją wynika nie z błędów projektowych, lecz z nieprawidłowego wykonania. Do najczęstszych pomyłek należą:
- niewłaściwa podsypka – rury nie powinny być układane bezpośrednio na gruncie, lecz na odpowiednio zagęszczonej i wypoziomowanej warstwie piasku,
- brak kontroli na etapie układania – nawet niewielkie różnice w spadku na kilku odcinkach mogą w sumie dać nieprawidłowe nachylenie,
- „schodkowy” spadek – wynikający z nieprecyzyjnego układania rur w wykopie; zamiast równomiernego nachylenia powstają lokalne przewyższenia i zagłębienia, w których ścieki mogą zalegać,
- zbyt duży spadek na krótkim odcinku – szczególnie przy podłączaniu przyborów sanitarnych; często wykonawcy przesadzają z nachyleniem, co prowadzi do opisanych wcześniej problemów.
Jak uniknąć problemów?
Aby zapewnić poprawne ułożenie rur, warto:
- zawsze przygotować dokładny plan z wyliczeniami różnic wysokości,
- stosować oznaczenia (np. paliki lub szpilki z zaznaczoną wysokością) w wykopie,
- kontrolować spadek po ułożeniu każdej rury, zanim zasypie się instalację,
- w razie wątpliwości skorzystać z pomocy fachowca lub inspektora nadzoru.
Dzięki tym prostym zasadom można znacząco zminimalizować ryzyko awarii i sprawić, że kanalizacja będzie działała bezawaryjnie przez długie lata.
Minimalny spadek a eksploatacja instalacji
Dobór odpowiedniego nachylenia rur ma ogromne znaczenie nie tylko na etapie montażu, lecz także w późniejszym użytkowaniu całej instalacji kanalizacyjnej. Prawidłowy spadek to gwarancja stabilnej pracy systemu, mniejszych kosztów konserwacji i dłuższej żywotności przewodów.
Wpływ na drożność kanalizacji
Zastosowanie wartości zgodnych z normami – np. minimalny spadek dla rury 160 – sprawia, że ścieki przepływają w sposób naturalny, a instalacja pozostaje drożna przez długie lata. Dzięki temu użytkownicy nie muszą obawiać się częstych zatorów czy nieprzyjemnych zapachów, które pojawiają się przy niewłaściwym nachyleniu rur.
Koszty konserwacji i czyszczenia
Kanalizacja ułożona zgodnie z zasadami wymaga mniej zabiegów konserwacyjnych. Regularne przepływy z odpowiednią prędkością zapobiegają odkładaniu się osadów, a tym samym ograniczają konieczność częstego mechanicznego lub chemicznego czyszczenia przewodów. To przekłada się bezpośrednio na mniejsze wydatki związane z utrzymaniem instalacji.
Trwałość całej instalacji
Właściwy spadek zmniejsza ryzyko uszkodzeń mechanicznych rur, które mogłyby powstać w wyniku gromadzenia się osadów, cofania ścieków lub zbyt gwałtownego przepływu wody. Dzięki temu przewody kanalizacyjne zachowują szczelność i wytrzymałość, co w praktyce oznacza większą trwałość i bezproblemowe użytkowanie instalacji przez wiele lat.
Podsumowanie
Prawidłowe zaprojektowanie i wykonanie instalacji kanalizacyjnej wymaga zwrócenia szczególnej uwagi na spadek rur. To on decyduje o tym, czy ścieki będą swobodnie przepływać, a instalacja pozostanie drożna i bezawaryjna. Zbyt małe nachylenie prowadzi do gromadzenia się osadów i powstawania zatorów, natomiast zbyt duże powoduje, że woda odpływa zbyt szybko, zostawiając zanieczyszczenia stałe w przewodzie.
Zgodnie z obowiązującymi normami minimalny spadek dla rury 160 wynosi 0,5–1,0%, co oznacza od 0,5 do 1 cm różnicy wysokości na każdy metr bieżący. Taki zakres uznaje się za optymalny – gwarantuje skuteczny transport ścieków, ogranicza ryzyko awarii i wydłuża żywotność całej instalacji.
Trzymanie się tych zasad to nie tylko kwestia zgodności z przepisami, ale przede wszystkim praktyczny sposób na uniknięcie problemów eksploatacyjnych. Dobrze zaprojektowana kanalizacja to inwestycja w komfort i bezpieczeństwo użytkowania budynku przez wiele lat.
FAQ – najczęściej zadawane pytania
Na temat spadków rur kanalizacyjnych krąży wiele pytań praktycznych, które wykraczają poza same normy czy wzory obliczeń. Poniżej znajdziesz odpowiedzi na najczęstsze wątpliwości osób projektujących, montujących i eksploatujących instalacje kanalizacyjne.
Co zrobić, jeśli teren nie pozwala na zachowanie wymaganego spadku?
W przypadku, gdy ukształtowanie terenu uniemożliwia ułożenie rury ze spadkiem zgodnym z normami, najczęściej stosuje się przepompownie ścieków, które wymuszają przepływ. Innym rozwiązaniem może być zmiana trasy przewodu lub wykonanie głębszego wykopu, aby uzyskać potrzebną różnicę wysokości.
Czy spadek można mierzyć tylko podczas układania rur, czy także później?
Najlepiej kontrolować spadek na etapie układania rur – to pozwala uniknąć kosztownych poprawek. Jednak w istniejących instalacjach można sprawdzić nachylenie przy użyciu kamer inspekcyjnych lub specjalistycznych sond, które oceniają, czy przepływ jest zgodny z projektem.
Jakie są konsekwencje źle dobranego spadku w domowej kanalizacji?
Nieprawidłowe nachylenie prowadzi do wielu problemów: od częstych zatorów i nieprzyjemnych zapachów, po cofanie się ścieków do przyborów sanitarnych. W dłuższej perspektywie może dojść do uszkodzenia rur, nieszczelności i przenikania nieczystości do gruntu, co stanowi zagrożenie dla fundamentów i środowiska.
Czy rodzaj gruntu ma wpływ na układanie rur kanalizacyjnych?
Tak – w gruntach niestabilnych (np. gliniastych lub nasypowych) rury mogą osiadać, co prowadzi do zmiany spadku i lokalnych zastoin. Dlatego stosuje się odpowiednią podsypkę piaskową, zagęszczanie gruntu, a w trudnych warunkach także dodatkowe wzmocnienia, aby utrzymać stabilność instalacji.
Czy wszystkie rury muszą mieć ten sam spadek?
Nie – spadek zależy od średnicy i funkcji rury. Na przykład podejścia od zlewu czy toalety wymagają większego spadku (ok. 2–3%), podczas gdy główny kolektor o dużej średnicy (np. 160 mm) może pracować przy spadku minimalnym. Dzięki temu zapewnia się właściwy transport ścieków w całej instalacji.
Jakie narzędzia najlepiej sprawdzają się przy kontroli spadku?
Do prostych prac wystarczy poziomica bąbelkowa z podziałką procentową. Przy dłuższych odcinkach lepiej sprawdza się niwelator laserowy lub poziomica cyfrowa, które umożliwiają bardzo precyzyjne pomiary. Profesjonaliści często łączą obie metody, by skontrolować spadek na każdym etapie robót.
Czy zbyt duży spadek może prowadzić do hałasu w instalacji?
Tak – przy zbyt dużym nachyleniu woda spływa bardzo szybko, powodując hałas, bulgotanie i zasysanie powietrza w przewodach. Dodatkowo takie warunki sprzyjają osadzaniu się zanieczyszczeń stałych, co wbrew pozorom zwiększa ryzyko zatorów. To kolejny argument, aby trzymać się wartości zgodnych z normami.
